20W模塊電源

電源類型：引針式模塊電源

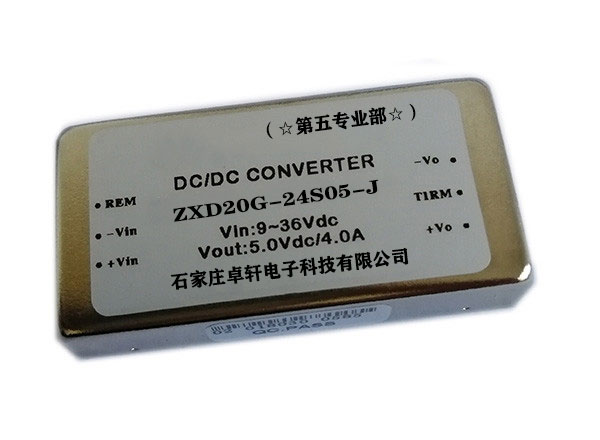

規格型號：ZXD20G-24S05-J

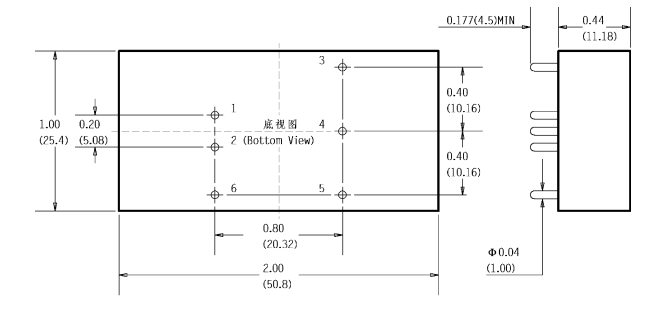

電源尺寸：50.8mmx25.4mmx11.18mm
輸入電壓：DC12V(9-18V)，18V(9-36V),24V(18-36V)，48V(36-72V)，110V(66-170V)
輸出電壓：DC05V，09V，12V，15V，24V，28V, 48V，
輸出功率：20W

產品詳細

典型性能：寬壓輸入(1:2或1:4）、單路、雙路輸出，輸出低紋波噪聲、高穩壓精度、長期短路保護自恢復、使用效率高，高隔離耐壓
廣泛應用：工業自動化、通信、醫療、車載設備、新能源、鐵路信號、儀器儀表、電力系統、軍用設備、車船艦載、雷達、航空航天等領域
■1：2或1:4寬電壓輸入范圍

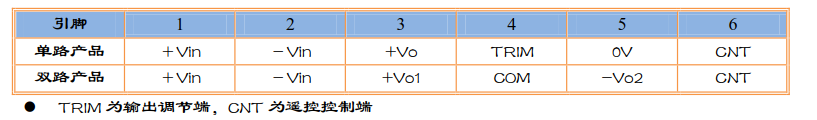

■ 國際標準引腳方式
■ 典型轉換效率85%
■ 具有良好的屏蔽抗干擾功能及電磁兼容性
■ 具有輸出過流、短路保護、過熱保護、自恢復等功能
■散熱方式：自然冷卻
■尺寸：50.8mmx25.4mmx11.18mm
■寬工作溫度范圍：工業品-25℃-﹢85℃ 軍品-40℃-﹢85℃
■有良好的屏蔽抗干擾性能及電磁兼容性、輸出過流、短路保護、過熱保護、自恢復等功能
一、電氣性能參數

項目	標稱輸入電壓（VDC）	最小	標稱	最大
輸入電壓范圍	12	9	12	18
	24	18	24	36
	48	36	48	75
	110	72	110	144
	18	9	18	36
	36	18	36	75
輸出電壓精度	≤±1%Vo
電壓調整率	≤±2%Vo	輸入全范圍電壓變化
紋波噪聲	＜1%Vo
過流保護	＞110%
負載調整率	≤±1%Vo	20~100%額定負載變化
效率	≥85%	標稱輸入電壓、輸出滿載
短路保護	有	長期自恢復
工作頻率	300KHz
工作溫度	工業品-25℃-﹢85℃ 軍用品-40℃-﹢85℃
隔離電阻	500MΩ
儲存溫度	工業品-45℃-﹢105℃ 軍用品-55℃-﹢105℃
工作濕度	5%-85%HR
儲存濕度	5%-95%HR
隔離耐壓	輸入-輸出-1500VDC 輸入-地-1500VDC 輸出-地-1500VDC	漏電流≤3mA
散熱方式	自散熱
安裝方式	PCB焊接式
