AC-DC電源模塊100-200W

電源類型：便裝式電源模塊
規格型號：ZXA100K-220S24
電源尺寸：139mmx88mmx27mm
輸入電壓：164V-265VAC或200V-375VDC
輸出電壓：05V，12V，15V，19V, 28V,24V,48V,110V
輸出功率：100-200W

產品詳細

便裝式電源模塊

產品特點
■寬輸入電壓范圍，單、雙、叁路輸出
■典型轉換效率87%
■200KHz工作頻率
■內置輸入濾波器

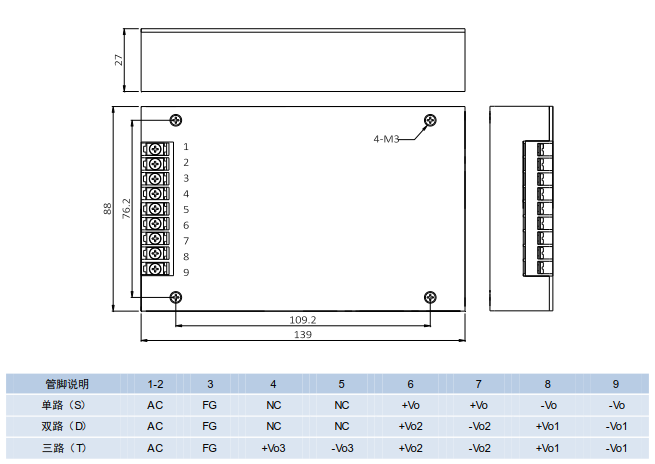

■尺寸:139*88*27（mm）

典型應用
■數字電路、軍工兵器
■工業控制、交通運輸
■電力裝置、無線通訊
■測量系統、艦船系統、科研實驗等

輸入特性	條件	最小	典型	最大	單位	備注
輸入電壓范圍	標稱220V	165	220	265	Vac
輸入電壓范圍	寬輸入范圍	90	220	265	Vac
輸入頻率		47	50	60	Hz

輸出特性	條件		最小	典型	最大	單位	備注
輸出電壓精度	Vo1			±0.5%	±1.0%	Vonom
輸出電壓精度	Vo2，Vo3			±2.0%	±3.0%	Vonom
源效應	滿載，輸入低端～高端	Vo1			±0.2%	Vonom	滿載
源效應	滿載，輸入低端～高端	Vo2，Vo3			±2.0%	Vonom	滿載
負載效應	標稱輸入電壓，20%～100%標稱負載	Vo1		±0.5%	±1.0%	Vonom
負載效應	標稱輸入電壓，20%～100%標稱負載	Vo2，Vo3		±3.0%	±5.0%	Vonom
負載瞬態響應	25%負載階躍過沖幅度				±4.0%	Vonom
負載瞬態響應	過沖恢復時間				200	μS
啟動時間	輸入低端～高端				10	Ms
輸出紋波與噪聲	20MHz BW,滿載，標稱輸入電壓	Vo≤5V			75	mV	同軸電纜測試法峰峰值
		Vo≥24V			200
		其它			120
輸出短路保護	截止型，自恢復
溫度系數	滿載，標稱輸入電壓				±0.02%	/℃

一般特性	條件		最小	典型	最大	單位	備注
隔離電壓	輸入、輸出之間		1500			Vac
	輸入與殼之間		1500
	輸出與殼之間		500
隔離電阻	輸入、輸出及外殼之間			200		MΩ
MTBF	MIL-HDBK-217(25℃)				600000	h
工作殼溫	自由空氣對流,不降額	工業級	-25		85	℃	滿載
		軍品級	-40		95	℃
		航天級	-55		105	℃
工作環境溫度	自由空氣對流,不降額	工業級	-25		55	℃	滿載
		軍品級	-40		70	℃
		航天級	-55		85	℃
存儲溫度		工業級	-40		105	℃
		軍品級	-50		125	℃
		航天級	-60		125	℃
管腳焊接溫度	每個管腳焊接時間小于10S			300		℃

產品型號	輸入電壓范圍(Vac)	輸入電壓范(Vdc)	標稱輸出電(Vdc)	標稱輸出電流(A)	輸出功（W）	效率(%)
ZXA100K-220S3.3	165～265	220～375	3.3	30.3	100	80
ZXA100K-220S12			12	8.33	100	86
ZXA100K-220S15			15	6.67	100	85
ZXA100K-220S18			18	5.56	100	86
ZXA100K-220S24			24	4.17	100	86
ZXA150K-220S24			24	6.25	150	86
ZXA150K-220S48			48	3.13	150	87
ZXA150K-220S05			5	30	150	83
ZXA150K-220S12			12	12	150	86
ZXA200K-220S12			12	16.67	200	86
ZXA200K-220S15			15	13.33	200	86
ZXA200K-220S18			18	11.11	200	85
ZXA200K-220S24			24	8.33	200	86
ZXA100K-220D0505/1010			5/5	10/10	100	83
ZXA100K-220D0512/1004			05/12	10/04	100	83
ZXA100K-220D0524/0802			05/24	08/02	100	82
ZXA100K-220D1212/0404			12/12	04/04	100	84
ZXA100K-220D1224/0402			12/24	04/02	100	85
ZXA100K-220D2424/0202			24/24	02/02	100	86
ZXA100K-220D4824/0102			48/24	01/02	100	86
ZXA50K-220T051212			05/12/12	05/01/01	50	79
ZXA75K-220T122424			12/24/24	02/01/01	75	82
ZXA75K-220T120505			12/05/05	02/05/05	75	80
