AC-DC電源模塊300W
電源類型：便裝式電源模塊
規格型號：ZXA300L-220S18
電源尺寸：160mmX110mmX30mm
輸入電壓：165-264VAC或200-375VDC
輸出電壓：12V，19V ,24V，28V，36V，48V，110V,220V
輸出功率：300W
產品詳細
便裝式電源模塊
產品特點
■寬輸入電壓范圍，單、雙路，三路輸出
■典型轉換效率84%
■200KHz工作頻率
■內置輸入濾波器

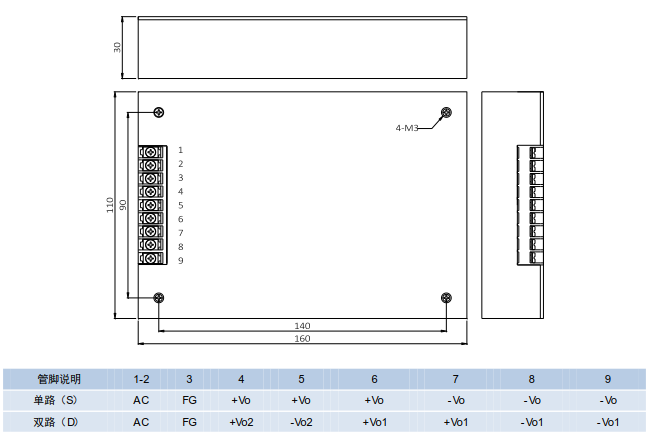

■尺寸:160*110*30（mm）
典型應用
■數字電路、軍工兵器
■工業控制、交通運輸
■電力裝置、無線通訊
■測量系統、艦船系統、科研實驗等
.png)
■寬輸入電壓范圍，單、雙路，三路輸出
■典型轉換效率84%
■200KHz工作頻率
■內置輸入濾波器
■尺寸:160*110*30（mm）
典型應用
■數字電路、軍工兵器
■工業控制、交通運輸
■電力裝置、無線通訊
■測量系統、艦船系統、科研實驗等
| 輸入特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 |
| 輸入電壓范圍 | 標稱220V | 165 | 220 | 265 | Vac | |
| 寬范圍輸入 | 90 | 220 | 265 | |||
| 輸入頻率 | 47 | 50 | 60 | Hz |
| 輸出特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 | |
| 輸出電壓精度 | Vo1,Vo2 | ±0.5% | ±1.0% | Vonom | |||
| 源效應 | 滿載，輸入低端～高端 Vo1,Vo2 | ±0.5% | Vonom | 滿載 | |||
| 負載效應 | 標稱輸入電壓，20%～100%標稱負載 | Vo1 | ±0.3% | Vonom | |||
| Vo2 | ±0.3% | ||||||
| 負載瞬態響應 | 25%負載階躍 過沖幅度 | ±4.0% | Vonom | ||||
| 過沖恢復時間 | 200 | μS | |||||
| 啟動時間 | 輸入低端～高端 | 10 | Ms | ||||
| 輸出紋波與噪聲 | 20MHz BW,滿載 ，標稱輸入電壓 | Vo≤5V | 75 | mV | 同軸電纜測試法 峰峰值 |
||
| Vo≥24V | 200 | ||||||
| 其它 | 120 | ||||||
| 輸出短路保護 | 恒流型，自恢復 | ||||||
| 溫度系數 | 滿載，標稱輸入電壓 | ±0.02% | /℃ | ||||
| 一般特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 | |
| 隔離電壓 | 輸入、輸出之間 | 1500 | Vac | ||||
| 輸入與殼之間 | 1500 | ||||||
| 輸出與殼之間 | 500 | ||||||
| 隔離電阻 | 輸入、輸出及外殼之間 | 200 | MΩ | ||||
| MTBF | MIL-HDBK-217(25℃) | 600000 | h | ||||
| 工作殼溫 | 自由空氣對流,不降額 | 工業級 | -25 | 85 | ℃ | 滿載 | |
| 軍品級 | -40 | 95 | ℃ | ||||
| 航天級 | -55 | 105 | ℃ | ||||
| 工作環境溫度 | 自由空氣對流,不降額 | 工業級 | -25 | 55 | ℃ | 滿載 | |
| 軍品級 | -40 | 70 | ℃ | ||||
| 航天級 | -55 | 85 | ℃ | ||||
| 存儲溫度 | 工業級 | -40 | 105 | ℃ | |||
| 軍品級 | -50 | 125 | ℃ | ||||
| 航天級 | -60 | 125 | ℃ | ||||
| 管腳焊接溫度 | 每個管腳焊接時間小于10S | 300 | ℃ | ||||
| 產品型號 | 輸入電壓范圍(Vac) | 輸入電壓范圍(Vdc) | 標稱輸出電壓(Vdc) | 標稱輸出電流(A) | 輸出功率（W） | 效率(%) |
| ZXA250L-220S12 | 165～265 | 200～375 | 12 | 20 | 250 | 88 |
| ZXA250L-220S15 | 15 | 16.67 | 250 | 87 | ||
| ZXA250L-220S18 | 18 | 13.89 | 250 | 88 | ||
| ZXA250L-220S24 | 24 | 10.42 | 250 | 88 | ||
| ZXA250L-220S28 | 28 | 8.93 | 250 | 87 | ||
| ZXA300L-220S12 | 12 | 25.00 | 300 | 88 | ||
| ZXA300L-220S15 | 15 | 20.00 | 300 | 88 | ||
| ZXA300L-220S18 | 18 | 16.67 | 300 | 87 | ||
| ZXA300L-220S24 | 24 | 12.5 | 300 | 88 | ||
| ZXA300L-220S48 | 48 | 6.5 | 300 | 89 | ||
| ZXA200L-220D0505 | 5/5 | 30/10 | 200 | 84 | ||
| ZXA200L-220D1212 | 12/12 | 8.33/8.33 | 200 | 84 | ||
| ZXA200L-220D1515 | 15/15 | 6.67/6.67 | 200 | 85 | ||
| ZXA200L-220D1818 | 18/18 | 5.56/5.56 | 200 | 85 | ||
| ZXA250L-220D1212 | 12/12 | 17/04 | 250 | 88 | ||
| ZXA250L-220D1515 | 15/15 | 8.3/8.3 | 250 | 88 | ||
| ZXA250L-220D1818 | 18/18 | 6.9/6.9 | 250 | 88 | ||
| ZXA250L-220D2424 | 24/24 | 5.2/5.2 | 250 | 88 | ||
| ZXA300L-220D2424 | 24/24 | 10/02 | 300 | 88 | ||
| ZXA300L-220D2828 | 28/28 | 5.4/5.4 | 300 | 88 | ||
| ZXA300L-220D4848 | 48/48 | 3.1/3.1 | 300 | 89 | ||
| ZXA350L-220D1212 | 12/12 | 15/15 | 350 | 89 |
